مزایا و معایب ناودانی منقطع در ساختمان
به مقاطع یو شکل در صنایع فلزی اصطلاحا ناودانی گفته می‌شود و البته از این پروفیل در صنعت ساختمان استفاده‌های فراوانی می‌گردد.
در بخش اسکلت ساختمان‌های فلزی غالبا در محل مهاربند ها از مقاطع ناودانی استفاده می‌شود که در سایزها و ضخامت‌های مختلف عرضه می‌گردد اما در این مقاله سعی داریم به کاربرد ناودانی در مقاطع اتصالی در اجزای غیر سازه‌ای بپردازیم.
با انتشار آیین نامه 2800 ناودانی منقطع به صورت گسترده به صنعت ساختمان اضافه شد. از این مقاطع در اتصال اجزای غیر سازه‌ای به سازه استفاده می‌گردد که در ادامه با دیتیل های اجرایی نحوه قرار گیری این پروفیل را بررسی خواهیم کرد.
اتصال ستون به دیوار:
مطابق بند 6-1-4-2-5 پیوست ششم آیین نامه 2800 ناودانی منقطع به عنوان یکی از سه روش اتصال ستون به دیوار کاربرد دارد و البته این نکته شایان ذکر است که این نوع اتصال در تمامی دیوارهای اعم از بلوک AAC سیمانی_لیکا و سفال کاربرد دارد.

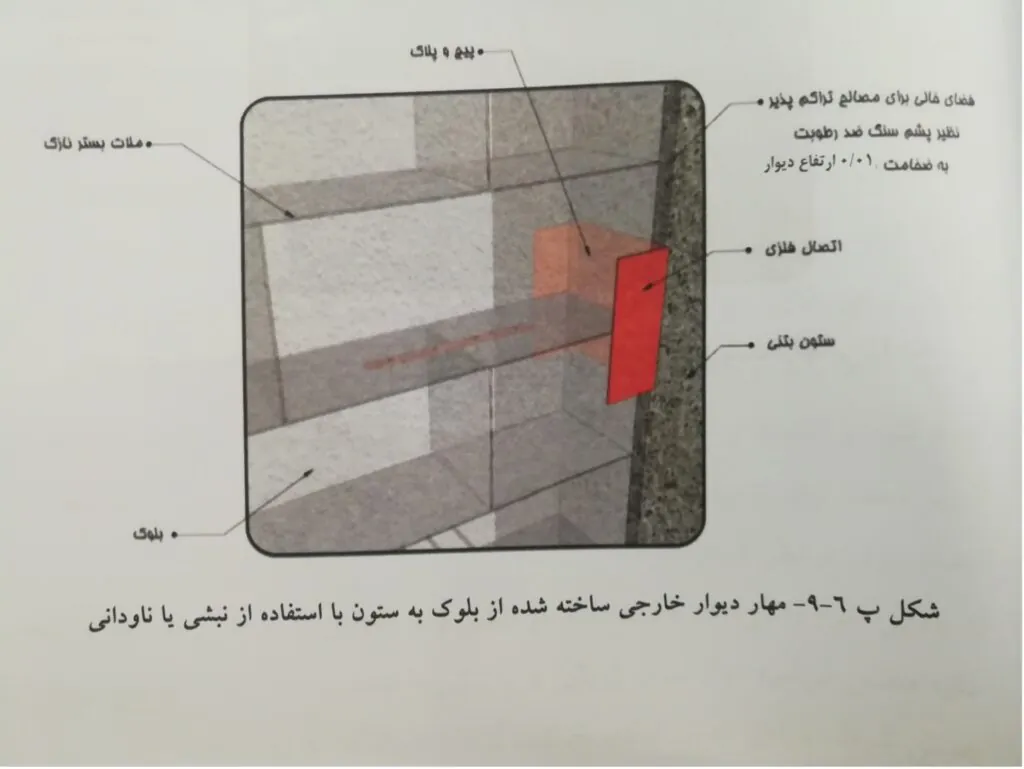

بند 6-1-4-2-5-الف پیوست 6 آیین نامه 2800
نکته مهم در این نوع اتصال مربوط به ساختمان‌های دارای اهمیت بالا مانند بیمارستان‌ها می‌باشد که ناودانی باید غیر منقطع و پیوسته به کار رود که البته بایستی به محل اتصال تیر به ستون در استفاده از این مقطع توجه ویژه‌ای گردد.

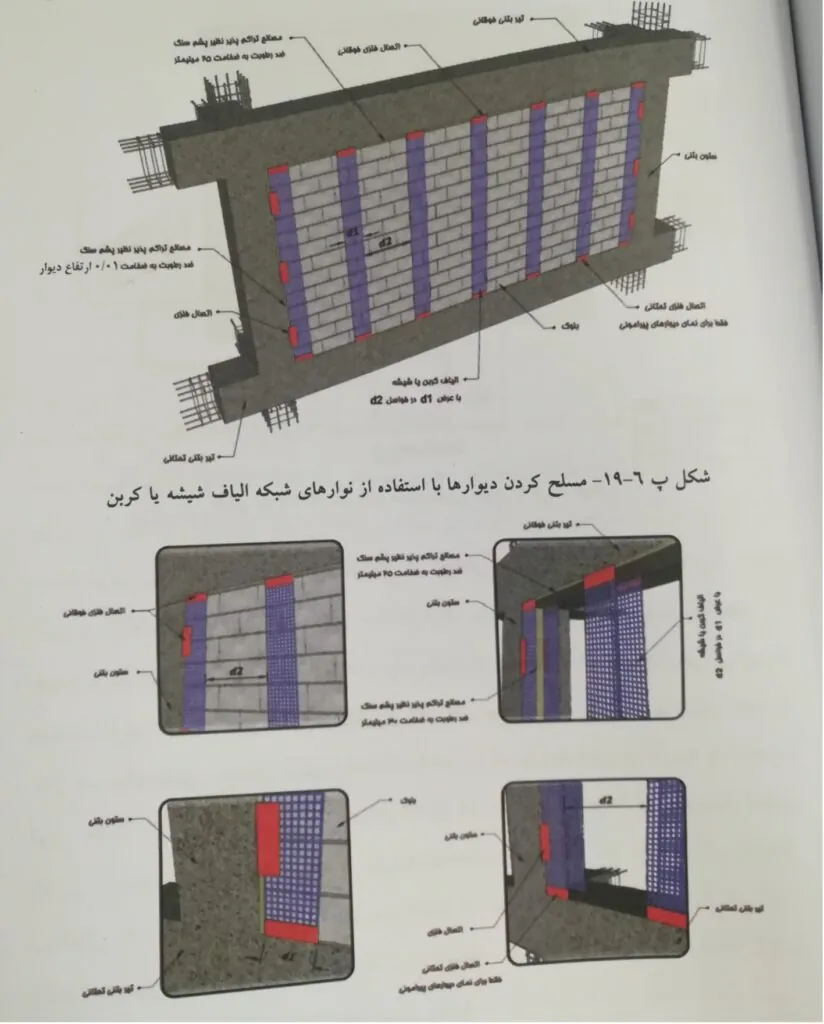

بند 6-1-4-2-10 پیوست 6 آیین نامه 2800
اتصال تیر به دیوار:
در محل این اتصال با توجه به تاکید بر گذاشتن فاصله به اندازه 2.5 سانتی متر یا خیز دراز مدت تیر بین دیوار و سقف، دیوار بایستی در رج انتهایی مهار گردد که می‌توان از ناودانی با فاصله حداکثر 1.2 متر از یکدیگر استفاده کرد.
علاوه بر دو محل گفته شده، از این مقطع برای موقعیت های زیر هم می‌توان استفاده کرد.

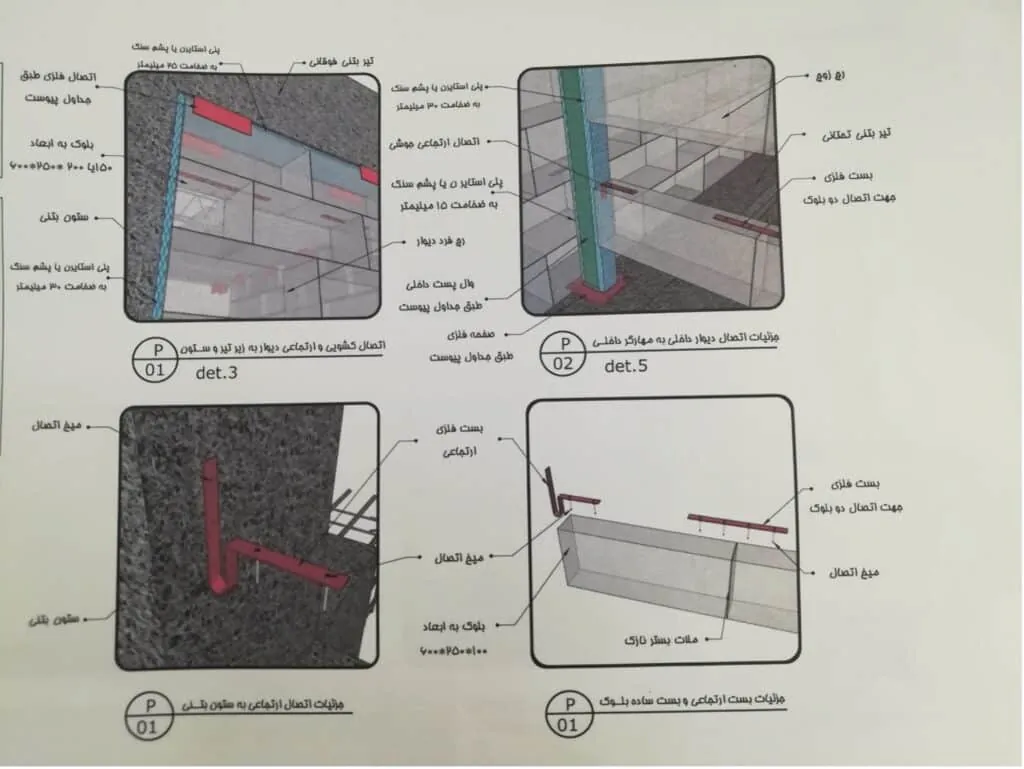

مزایا و معایب ناودانی منقطع در ساختمان
گرفتن ساپورت از تیرچه جهت اتصالات بالای دیوار

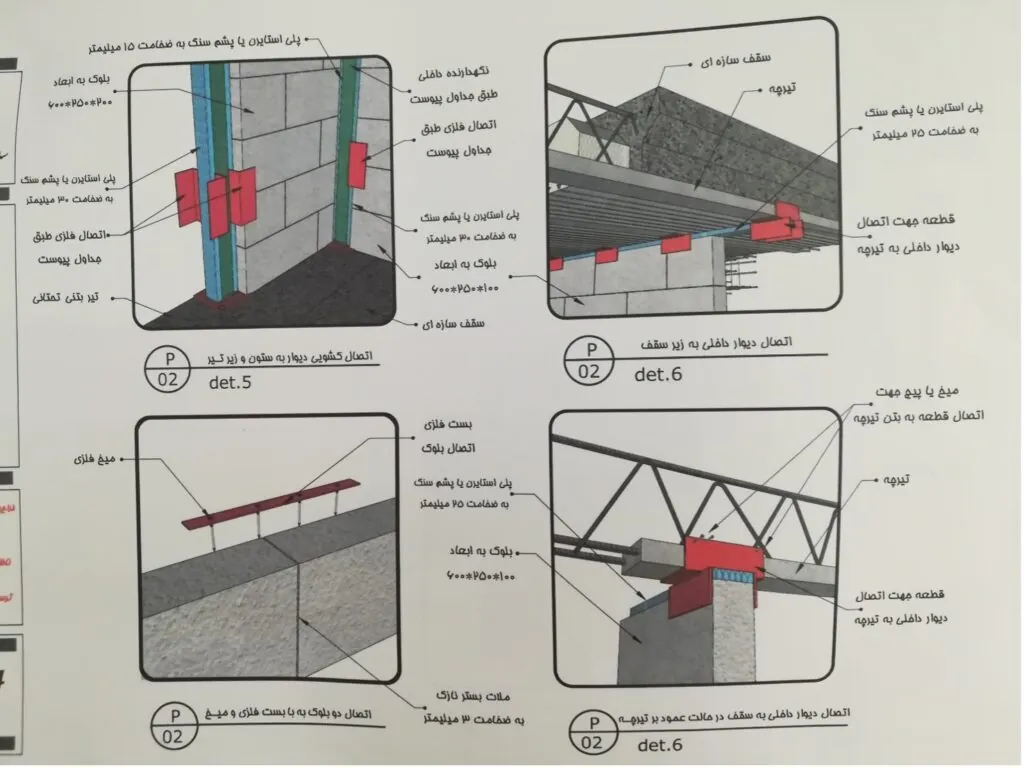

Det 6
اتصال کشویی در وادارها

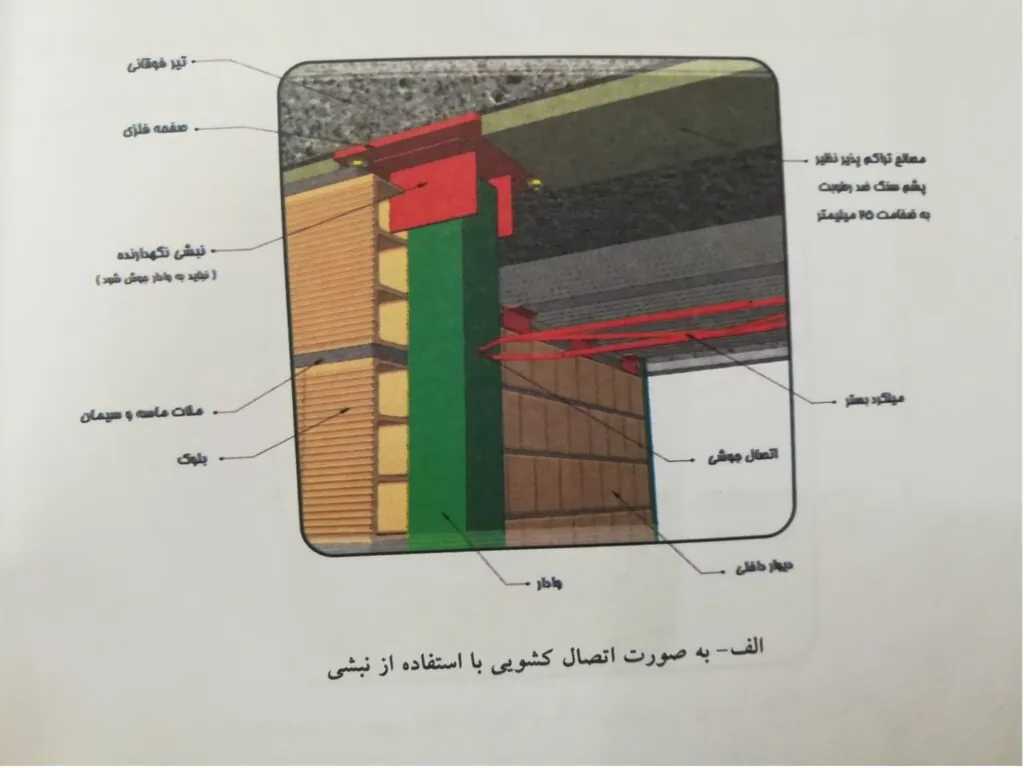

بند 6-1-4-2-3 پیوست 6 آیین نامه 2800
با توجه به اینکه تاکید بر گالوانیزه بودن اتصالات در اجزای غیر سازه‌ای وجود دارد، بهتر است در دو مورد گفته شده در ابتدای مقاله از ناودانی منقطع گالوانیزه استفاده گرد.
بررسی ناودانی‌های منقطع موجود در بازار
ناودانی هایی که در حال حاضر در بازار عرضه می‌گردند شامل ناودانی‌های منقطع فرم‌دهی شده یا اصطلاحا نک دار و ساده به صورت گالوانیزه یا سیاه می‌باشند که در ابعاد مختلف تولید و عرضه می‌شوند.
ابعاد ناودانی منقطع:
ناودانی‌های منقطع در طول‌ها و عرض‌های متفاوت، متناسب با ضخامت دیوار در محل استفاده عرضه می‌گردند. نکته مهم در بحث ابعاد ناودانی‌ها اندازه بال آن ها می‌باشد که حداقل بایستی 7 سانتی متر (حداقل درگیری با دیوار 4 سانتی متر بعلاوه 3 سانتی متر فاصله بین ستون یا تیر با دیوار) باشد.

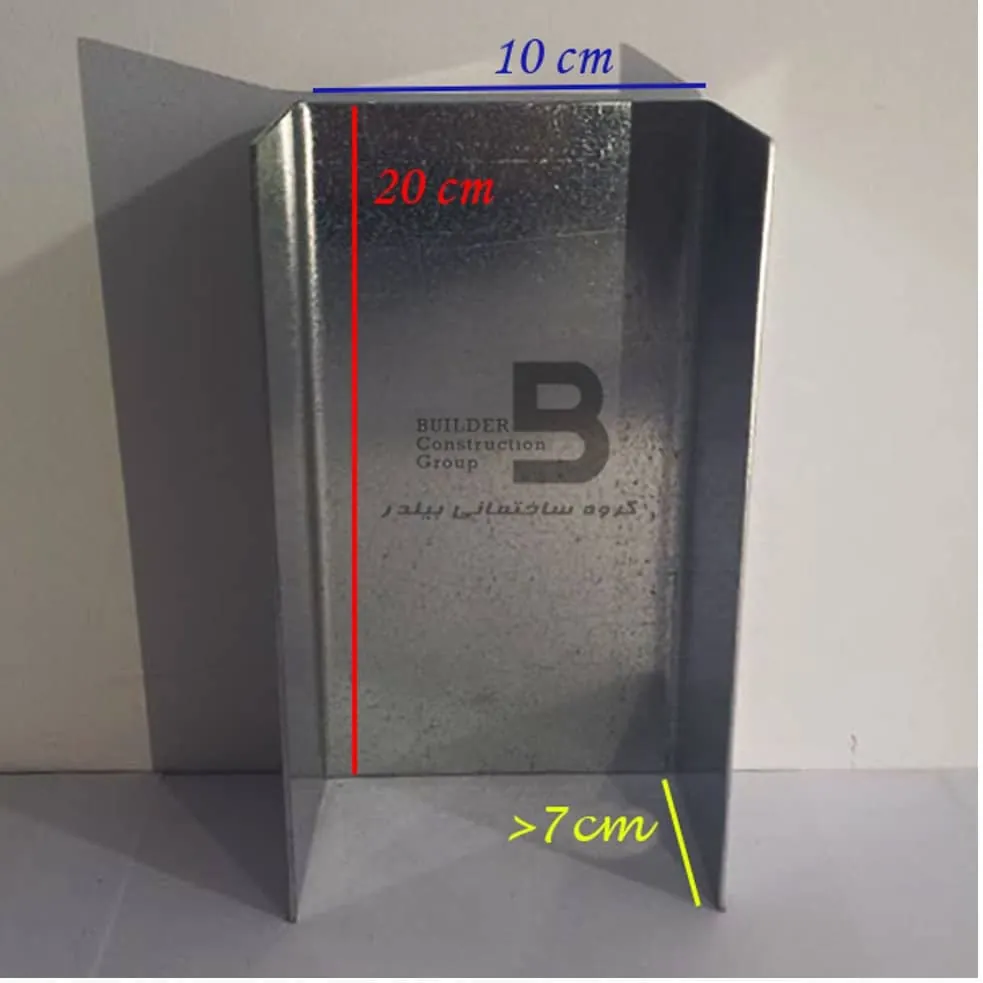

ابعاد ناودانی منقطع
روش نصب ناودانی‌های منقطع:
ناودانی‌ها در سازه‌های بتنی به وسیله ی انکر بولت، رول بولت یا پیچ و مهره و در سازه‌های فلزی به وسیله جوش به سازه متصل می‌گردند. دقت شود در سازه‌های بتنی از استفاده از ناودانی‌هایی با سوراخ‌های لوبیایی شکل در جهت عمود به دیوار خودداری گردد تا امکان جا به جایی بدین وسیله به دیوار وجود نداشته باشد.
| مفهوم ناودانی | ناودانی یا مقاطع یو شکل، پروفیلی است که به طور گسترده در صنعت ساختمان و فلزات استفاده می‌شود. |
| کاربرد در ساختمان‌ها | به ویژه در اسکلت ساختمان‌های فلزی و در اتصال اجزای غیر سازه‌ای به سازه مورد استفاده قرار می‌گیرد. |
| استانداردها و الزامات | براساس آیین نامه 2800، ناودانی منقطع برای اتصال ستون به دیوارهای مختلف مانند بلوک‌های AAC کاربرد دارد. |
| نکات مهم در ساختمان‌های حساس | در ساختمان‌های مهم مثل بیمارستان‌ها، از ناودانی غیر منقطع و پیوسته استفاده می‌شود. |
| اتصال تیر به دیوار | با رعایت فاصله 2.5 سانتی‌متری یا خیز بین تیر و دیوار، از ناودانی‌ها برای مهار دیوار در رج انتهایی استفاده می‌شود. |
| استفاده‌های دیگر | گرفتن ساپورت از تیرچه، اتصال کشویی در وادارها و استفاده از اتصالات گالوانیزه توصیه می‌شود. |
| انواع و ابعاد | ناودانی‌ها به صورت منقطع و گالوانیزه یا سیاه در ابعاد و اندازه‌های مختلف تولید می‌شوند. |
| روش نصب | در سازه‌های بتنی با انکر بولت یا پیچ و مهره و در سازه‌های فلزی به وسیله جوش متصل می‌شوند. |
توضیحات درباره ناودانی منقطع و کاربرد آن در دیوارهای مختلف بسیار مفید بود. آیا امکان دارد که از این روش در ساختمان‌های قدیمی هم استفاده کرد؟
خوشحالم که توضیحات درباره ناودانی منقطع براتون مفید بوده! در مورد استفاده از این روش در ساختمان‌های قدیمی باید بگم که بله، در بسیاری از موارد می‌توان از ناودانی منقطع برای تقویت دیوارها و افزایش استحکام سازه در ساختمان‌های قدیمی استفاده کرد. این روش می‌تواند به مقاوم‌سازی دیوارها در برابر بارهای اضافی یا زلزله کمک کنه.
با این حال، قبل از استفاده از ناودانی منقطع در ساختمان‌های قدیمی، باید موارد زیر را بررسی کرد:
وضعیت دیوارها: دیوارها باید از نظر ساختاری مناسب برای پذیرش این نوع تقویت باشند. اگر دیوارهای قدیمی از مصالح ضعیف یا فرسوده ساخته شده باشند، ابتدا باید آن‌ها را مقاوم‌سازی کرد.
طراحی مناسب: برای استفاده از ناودانی منقطع در ساختمان‌های قدیمی، طراحی دقیق و مهندسی شده بسیار اهمیت داره. باید بررسی بشه که این روش با سایر اجزای ساختمان تداخل نداشته باشه و آسیب بیشتری به سازه وارد نکنه.
مقررات و استانداردها: همچنین باید اطمینان حاصل بشه که این روش با مقررات و استانداردهای ساختمان‌سازی ایران همخوانی داشته باشه.
اگر به‌درستی اجرا بشه، استفاده از ناودانی منقطع در ساختمان‌های قدیمی می‌تواند تأثیر قابل توجهی در افزایش مقاومت و پایداری آن‌ها داشته باشه.
مقاله جامع و کاربردی بود. برای تازه واردان به صنعت ساختمان، بیشتر درباره کاربرد ناودانی منقطع در دیوارهای AAC توضیح دهید. آیا این روش مقرون به‌صرفه است؟
خوشحالم که مقاله براتون مفید بوده! حالا در مورد کاربرد ناودانی منقطع در دیوارهای AAC باید بگم که این روش یکی از راه‌های مقاوم‌سازی و تقویت دیوارهای بتنی سبک (AAC) است. دیوارهای AAC به‌خاطر وزن سبک و عایق‌بندی خوبی که دارند، در ساخت‌وسازهای مدرن استفاده می‌شوند، ولی در برخی موارد ممکنه به تقویت بیشتری نیاز داشته باشند.
کاربرد ناودانی منقطع در دیوارهای AAC:
تقویت و افزایش مقاومت دیوارها: ناودانی منقطع می‌تواند در کنج‌ها و اتصال‌ها به دیوارهای AAC نصب شود تا مقاومت سازه‌ای این دیوارها را در برابر بارهای اضافی و نیروهای جانبی مثل زلزله افزایش دهد.
جلوگیری از ترک‌خوردگی: به دلیل وزن سبک AAC، در برخی شرایط ممکن است که این دیوارها تحت تاثیر تغییرات دما یا بارهای متمرکز دچار ترک شوند. استفاده از ناودانی منقطع می‌تواند فشارهای وارده را به طور یکنواخت‌تری توزیع کند و از ایجاد ترک جلوگیری کند.
پایداری بیشتر در برابر نیروهای جانبی: در ساختمان‌های بلند یا مناطقی که در معرض زلزله هستند، اضافه کردن ناودانی منقطع به دیوارهای AAC می‌تواند به افزایش پایداری و دوام ساختمان کمک کند.
آیا این روش مقرون به‌صرفه است؟
از لحاظ اقتصادی، استفاده از ناودانی منقطع در دیوارهای AAC مقرون به‌صرفه است، به خصوص در مقایسه با روش‌های دیگر مقاوم‌سازی مانند استفاده از آرماتورهای فولادی یا تقویت با مصالح گران‌قیمت. البته، هزینه نهایی بستگی به ابعاد پروژه و شرایط اجرایی دارد، اما به‌طور کلی این روش در پروژه‌هایی که به تقویت دیوارهای AAC نیاز دارند، گزینه مناسبی است که از نظر اقتصادی نیز به صرفه خواهد بود.
در مجموع، این روش هم عملکرد خوبی از لحاظ سازه‌ای داره و هم از نظر اقتصادی به‌صرفه و مقرون به‌صرفه است، به خصوص در پروژه‌هایی که به تقویت دیوارهای AAC در برابر نیروهای جانبی نیاز دارند.
