راهنمای انتخاب سایز ناودانی منقطع برای بلوک هبلکس، لیکا و سفال
دهانه های مختلف ناودانی منقطع با توجه به نوع بلوک
| موضوع | |
| انواع بلوک پر کاربرد | بلوک هبلکس، بلوک لیکا، بلوک سفال |
| ویژگی های بلوک هبلکس | سبک وزنی، عایق صوت و حرارت، سرعت اجرای بالا |
| معایب هبلکس | لزوم آموزش برای دیوارچینی |
| ویزگی های بلوک لیکا | عایق حرارت، مقاومت فشاری بالا |
| معایب لیکا | قیمت بیشتر نسبت به هبلکس، افزایش بار مرده |
| ویژگی های بلوک آجر سفال | در دسترس، قیمت مناسب، اجرا ساده |
| معایب آجر سفال | وزن زیاد، نیاز به عایقکاری صوت و حرارت |
| نقش ناودانی منقطع | تثبیت و مهار دیوارهای غیر باربر در برابر بارهای جانبی |
| محل نصب ناودانی منقطع | زیر تیرهای سقف، مجاورت ستونها یا والپستها |
| انتخاب سایز ناودانی منقطع | بر اساس نوع بلوک و ضخامت دیوار، سایز ناودانی باید کمی بزرگتر از ضخامت واقعی بلوک باشد |
| توصیه اجرایی سایز ناودانی منقطع | ۵ تا ۱۰ میلیمتر بزرگتر از ضخامت بلوک، برای سهولت نصب و افزایش کیفیت دیوار |
| تماس برای مشاوره و سفارش ناودانی های منقطع (گالوانیزه و ورق سیاه) | ۰۵۶-۳۱۰۸۶ |
بلوک هبلکس، لیکا و سفال از جمله مصالح پرکاربرد در دیوارچینی هستند که هرکدام ویژگی ها، مزایا و محدودیت های خاص خود را دارند. انتخاب نوع بلوک علاوه بر تأثیر بر وزن نهایی سازه، بر الزامات اجرایی نظیر انتخاب روش مهار دیوار در برابر بارهای خارج از صفحه، دهانه ناودانی منقطع یا وال پست و انتخاب روش نازک کاری روی دیوار و …. تاثیرگذار است.
ناودانی منقطع به عنوان یکی از اجزای ضروری در اجرای دیوارهای غیر باربر، وظیفه تثبیت و جلوگیری از کمانش دیوار در برابر بارهای جانبی مانند باد یا زلزله را بر عهده دارد.
پادکست صوتی انتخاب درست سایز ناودانی منقطع برای دیوار های بلوک هبلکس , لیکا و آجر سفال
سایز و نحوهی جانمایی ناودانی به عوامل مختلفی وابسته است که مهم ترین آنها عبارتند از:
- نوع بلوک مورد استفاده (هبلکس، سفال لیکا، سفال معمولی)
- ضخامت بلوک و ارتفاع دیوار
- دهانه آزاد بین المانهای سازهای (ستونها و تیرها)
از آنجا که رفتار مکانیکی بلوک ها در برابر بارهای فشاری و خمشی متفاوت است، نمیتوان برای همه انواع بلوک یک ضابطه یکسان در نظر گرفت. به همین دلیل، بررسی اختصاصی هر نوع بلوک و معرفی سایز مناسب ناودانی منقطع برای آن، موضوع اصلی این مقاله خواهد بود
بررسی انواع بلوکهای پرکاربرد در دیوارچینی
معرفی و مقایسه انواع بلوک های پرکاربرد در دیوارچینی
در صنعت ساختمان سازی ایران، سه نوع بلوک هبلکس، بلوک لیکا و بلوک سفال، بیشترین کاربرد را در دیوارچینی دارند هرکدام از این مصالح ویژگیهای فنی و اجرایی خاص خود را دارند.

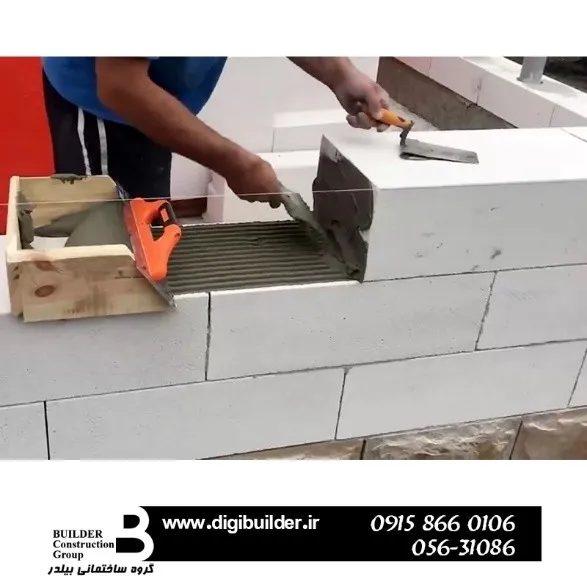

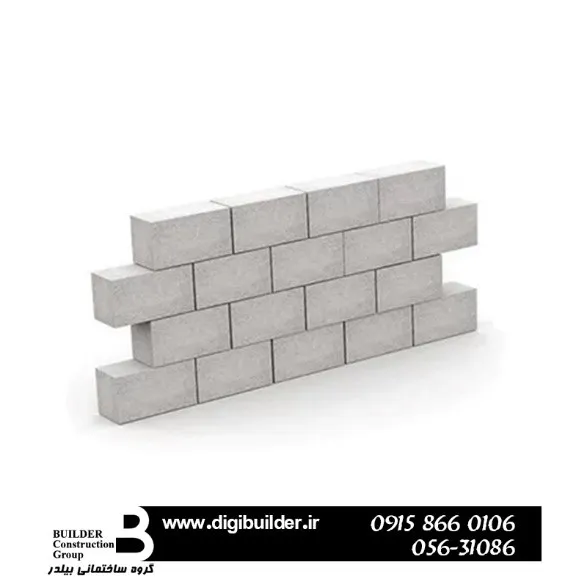

بلوک هبلکس (AAC): بلوک هبلکس یا بتن هوادار اتوکلاو شده، از جمله مصالح نوین و سبکوزن است که به دلیل وجود حبابهای هوا در ساختار خود، وزن مخصوص پایینی دارد.
| بلوک هبلکس | |
| مزایا | معایب |
| سبک وزنی و کاهش بار مرده ساختمان | لزوم آموزش برای اجرای دیوارچینی |
| عایق صوت و حرارت | |
| سرعت بالا اجرا | |
| عدم نیاز به زیرسازی جهت نازک کاری | |
| مقاومت فشاری بالا | |
بخش مهمی از محاسبات بارگذاری، به وزن مصالح مصرفی در دیوارچینی وابسته است. استفاده از مصالح سبکتر مانند بلوک هبلکس میتواند محاسبات ناودانی منقطع را سادهتر کرده و نیاز به مقاطع سنگین را کاهش دهد. برای آشنایی با ساختار و خواص فنی این مصالح سبک، راهنمای مرجع ما را مطالعه نمایید.

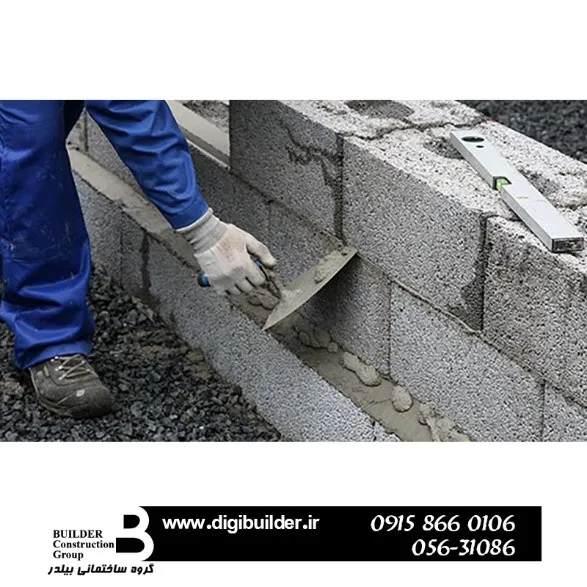

بلوک لیکا: این بلوک از مخلوط سیمان با دانه های رس منبسط شده سبک تولید میشود.
| بلوک لیکا | |
| مزایا | معایب |
| عایق حرارت | قیمت بالاتر نسبت به هبلکس |
| مقاومت فشاری بالا | افزایش بار مرده ساختمان |

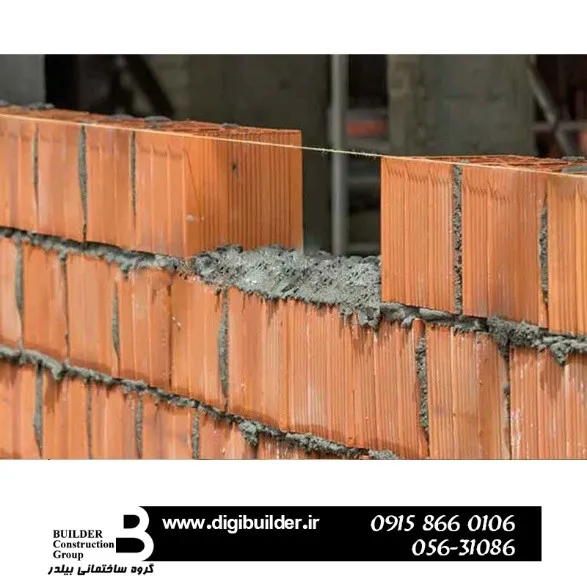

بلوک سفال: یکی از قدیمی ترین و رایج ترین مصالح دیوارچینی در کشور است. از مزایای مهم این محصول می توان به در دسترس بودن آن در همه نقاط اشاره کرد.
| بلوک سفال | |
| مزایا | معایب |
| در دسترس | وزن زیاد و افزایش بار مرده |
| قیمت مناسب | نیاز به عایق کاری صوت و حرارت |
| اجرا ساده و آشنایی بیشتر نیروهای اجرایی آن | |
محل استفاده و هدف از اجرای ناودانی منقطع

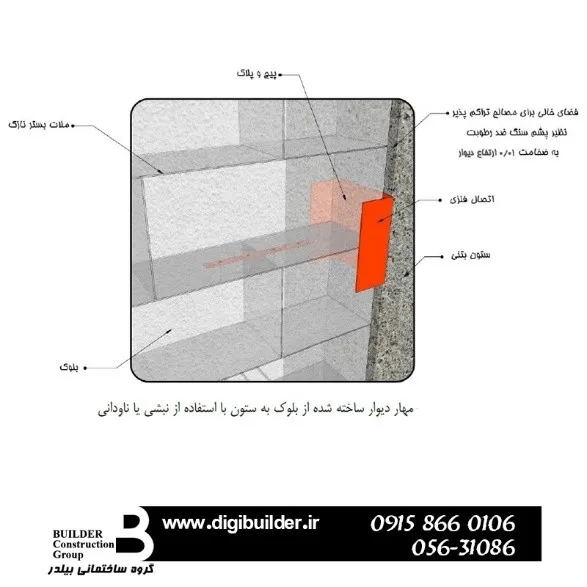

ناودانی منقطع یکی از اجزای پرکاربرد در اجرای دیوارهای غیر باربر است که وظیفهی اصلی آن اتصال و مهار دیوار به اسکلت سازه را بر عهده دارد. از آنجا که دیوارهای غیر باربر ظرفیت تحمل بارهای جانبی را ندارند، در برابر نیروهای خارج از صفحه (باد، زلزله و حتی فشارهای اجرایی) مستعد کمانش و ریزش هستند. اجرای ناودانی منقطع باعث میشود دیوار به اجزای اصلی سازه مهار شود و پایداری بیشتری پیدا کند.
محل های معمول نصب ناودانی منقطع:

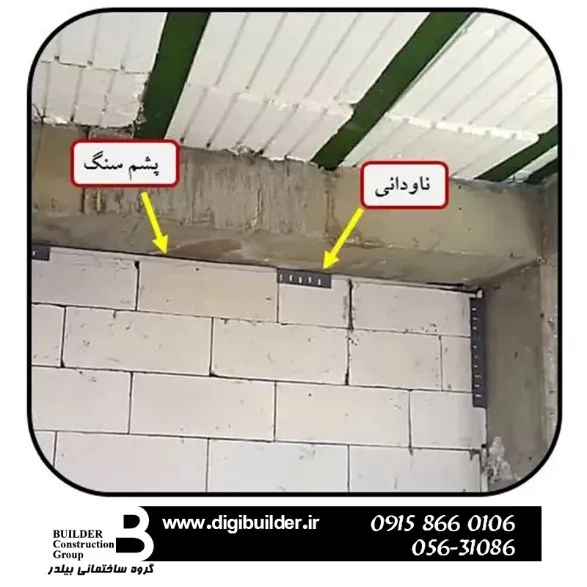

- زیر تیرهای سقف:
ناودانی به صورت افقی در زیر تیر قرار میگیرد و دیوار از بالا به آن مهار میشود تا از بازشدگی یا ریزش در اثر ارتعاش و زلزله جلوگیری شود. - در مجاورت اعضای قائم سازه (ستونها یا والپستها):
در طرفین دهانه، ناودانی به ستون یا والپست متصل شده و دیوار به آن متکی میشود. این امر مانع از حرکت جانبی و جداشدن دیوار از قاب سازهای میشود.
انتخاب سایز ناودانی منقطع بر اساس نوع بلوک و ضخامت دیوار
یکی از مهمترین مراحل در طراحی و اجرای دیوارها ، تعیین سایز مناسب ناودانی منقطع است. انتخاب صحیح این المان نه تنها به استحکام دیوار کمک میکند، بلکه از بروز مشکلات اجرایی در زمان نصب نیز جلوگیری خواهد کرد.
در انتخاب سایز ناودانی، ضخامت واقعی بلوک اهمیت بالایی دارد، زیرا ناودانی باید به طور کامل لبه دیوار را در بر بگیرد. در این زمینه تفاوت قابل توجهی بین انواع بلوک ها وجود دارد:
بلوک هبلکس و بلوک لیکا
این بلوک ها به صورت صنعتی و در کارخانه های استاندارد تولید میشوند. ضخامت اسمی آن ها با ضخامت واقعی یکی است . مثلاً وقتی گفته میشود ضخامت بلوک هبلکس ۱۵ سانتیمتر، ضخامت واقعی آن دقیقاً ۱۵ سانتیمتر است. همین موضوع برای بلوکهای لیکا نیز صادق است. بنابراین انتخاب سایز ناودانی برای این بلوک ها ساده تر است و کافی است بر اساس ضخامت اسمی، سایز ناودانی منطبق انتخاب شود.
تذکر: منظور از بلوک لیکا، بلوک های لیکا استاندارد است و نه بلوک های سیمانی که داخل کارگاه های متفرقه تولید می شود.
بلوک سفال معمولی
برخلاف هبلکس و لیکا، بلوک های سفال در کارگاه ها و کارخانه های متعدد و با روش های متنوع تولید میشوند. به همین دلیل، ضخامت واقعی سفال همیشه با ضخامت اسمی یکی نیست و ممکن است در حد چند میلیمتر یا چند سانتی متر کمتر یا بیشتر باشد. این اختلاف میتواند در زمان نصب ناودانی مشکل ساز شود (دیوار بهدرستی در ناودانی قرار نمیگیرد یا فضای خالی باقی میماند)
توصیه اجرایی:
قبل از سفارش و برش ناودانی منقطع برای دیوار سفالی، لازم است یک نمونه از بلوک سفال مصرفی پروژه اندازهگیری شود و بر اساس ابعاد واقعی، سایز ناودانی تعیین گردد. این اقدام از بروز خطا در اجرا و هزینههای اضافی جلوگیری میکند.
نحوه تعیین نهایی سایز ناودانی منقطع
پس از آنکه ابعاد دقیق بلوک مشخص شد، مرحلهی بعد انتخاب و سفارش ناودانی منقطع است. یک اصل مهم در این زمینه این است که سایز ناودانی باید کمی بزرگتر از ضخامت واقعی بلوک در نظر گرفته شود.
علت این موضوع:
- اگر ناودانی دقیقاً هماندازه با بلوک انتخاب شود، هنگام اجرا بلوک بهسختی در آن قرار میگیرد و ممکن است لبههای بلوک آسیب ببیند.
- از سوی دیگر، نیاز به فضایی اندک برای جایگیری ملات یا چسب بین بلوک و جدارهی ناودانی وجود دارد.
- در عمل، این فاصلهی کوچک باعث سهولت نصب، جلوگیری از خردشدگی لبه های بلوک و افزایش کیفیت نهایی دیوار خواهد شد.
توصیه اجرایی:
- سایز ناودانی منقطع را همواره ۵ تا ۱۰ میلیمتر بزرگتر از ضخامت واقعی بلوک سفارش دهید.
- برای مثال:
- اگر ضخامت بلوک ۱۵۰ میلیمتر است → سایز مناسب ناودانی ۱۵۵ تا ۱۶۰ میلیمتر خواهد بود.
- اگر بلوک ۲۰۰ میلیمتر است → ناودانی باید ۲۰۵ تا ۲۱۰ میلیمتر انتخاب شود.
این تلورانس کوچک، علاوه بر سهولت در نصب، به مجریان امکان میدهد تا با دقت بیشتری ملات یا چسب را اجرا کنند و اتصال بهتری بین دیوار و ناودانی به وجود آید.
کاهش وزن سازه و نیاز به ناودانیهای سبکتر، به توجیه اقتصادی پروژه کمک میکند. برای تکمیل برآورد بودجه خود و مشاهده قیمت بلوک هبلکس در ابعاد مختلف، که بخش عمدهای از صرفهجویی مالی را فراهم میکند، به صفحه دستهبندی تجاری ما مراجعه کنید و استعلام روزانه قیمتها را دریافت نمایید.
کلام اخر
برای تضمین اینکه بلوکهای مورد استفاده شما واقعاً سبک هستند و دقت ابعادی لازم برای اجرای صحیح را فراهم میکنند، انتخاب برندهای معتبر ضروری است. برای تهیه بلوک هبلکس بیرجند که به حفظ وزن استاندارد و کیفیت بالا در تولید شناخته شده است، از طریق نمایندگیهای رسمی ما اقدام به خرید کنید تا محاسبات سازهای شما دقیقاً اجرا شوند.
در نهایت، میتوان گفت که دقت در انتخاب و اجرای ناودانی منقطع، نشانه توجه به کیفیت در جزئیات است؛ جزئیاتی که در زمان وقوع زلزله یا بار جانبی میتوانند تفاوت میان یک دیوار پایدار و یک دیوار آسیبپذیر را رقم بزنند. گروه صنعتی بیلدر تولید کننده انواع ناودانی های منقطع و وال پست در ابعاد و سایزهای مختلف می باشد. جهت ثبت سفارش و دریافت مشاوره رایگان از کارشناسان ما با شماره 056-31086 تماس بگیرید.
