اتصال کشویی و اتصال تلسکوپی در وال پست؛ جزییات اجرایی و نحوه عملکرد

وقتی صحبت از اجرای وال پست به میان می‌آید، ذهن بیشتر افراد به سمت انتخاب نوع پروفیل، ابعاد و محل نصب آن می‌رود؛ در حالی که یکی از مهم‌ترین بخش‌های این سیستم، نحوه اتصال وال پست به سازه است. حتی اگر بهترین وال پست با رعایت تمام ضوابط اجرایی نصب شود، انتخاب اتصال نامناسب می‌تواند عملکرد صحیح آن را هنگام تغییرشکل سازه یا وقوع زلزله با مشکل مواجه کند.

در واقع، وال پست نباید به گونه‌ای به اسکلت ساختمان متصل شود که هرگونه جابه‌جایی تیر یا ستون را مستقیماً به دیوار منتقل کند. از طرف دیگر، اتصال بیش از حد آزاد نیز باعث ناپایداری دیوار خواهد شد. به همین دلیل در ضوابط اجرایی پیوست ششم استاندارد ۲۸۰۰، برای شرایط مختلف، دو نوع اتصال اصلی شامل اتصال کشویی و اتصال تلسکوپی معرفی شده است که هر کدام وظیفه مشخصی در کنترل حرکت دیوار و حفظ پایداری آن بر عهده دارند.

در این مقاله ابتدا با مفهوم هر یک از این اتصالات آشنا می‌شویم، سپس نحوه عملکرد، جزئیات اجرایی، تفاوت‌های آن‌ها و محل صحیح استفاده از هر اتصال را بر اساس الزامات استاندارد بررسی می‌کنیم تا در پایان بتوانید تشخیص دهید در هر قسمت از ساختمان، کدام نوع اتصال انتخاب مناسب‌تری خواهد بود.

چرا وال پست به اتصال کشویی یا اتصال تلسکوپی نیاز دارد؟

شاید در نگاه اول تصور شود که وال پست باید مانند سایر اعضای فلزی ساختمان به‌صورت کاملاً صلب به تیر و ستون متصل شود؛ اما در عمل، چنین روشی می‌تواند یکی از دلایل آسیب دیدن دیوارها هنگام زلزله یا حتی در اثر تغییرشکل‌های معمول سازه باشد.

اسکلت ساختمان در طول عمر خود همواره تحت تأثیر عوامل مختلفی مانند بارهای ثقلی، خیز تیرها، تغییرات دمایی، جمع‌شدگی بتن و مهم‌تر از همه نیروهای ناشی از زلزله، دچار جابه‌جایی‌های جزئی می‌شود. اگر وال پست به گونه‌ای اجرا شود که هیچ آزادی حرکتی نداشته باشد، این تغییرشکل‌ها مستقیماً به دیوار منتقل شده و تنش‌های اضافی در دیوار ایجاد می‌کنند. نتیجه این وضعیت می‌تواند ترک‌خوردگی، جدا شدن دیوار از سازه و در موارد شدید، ریزش دیوار باشد.

از طرف دیگر، اگر وال پست بیش از حد آزاد باشد و هیچ محدودیتی در حرکت آن وجود نداشته باشد، دیگر نمی‌تواند وظیفه اصلی خود یعنی مهار دیوار و انتقال مناسب نیروهای جانبی را انجام دهد. بنابراین اتصال وال پست باید به گونه‌ای طراحی شود که ضمن تأمین پایداری دیوار، اجازه برخی جابه‌جایی‌های کنترل‌شده را نیز به آن بدهد.

به همین دلیل، در پیوست ششم استاندارد ۲۸۰۰ برای شرایط مختلف اجرایی، دو نوع اتصال اصلی معرفی شده است؛ اتصال کشویی و اتصال تلسکوپی. هر یک از این اتصالات میزان مشخصی از آزادی حرکت را برای وال پست فراهم می‌کنند و بسته به محل قرارگیری وادار و شرایط دیوار مورد استفاده قرار می‌گیرند. انتخاب صحیح این اتصالات، علاوه بر افزایش ایمنی دیوار، از ایجاد نیروهای ناخواسته بین دیوار و اسکلت سازه نیز جلوگیری می‌کند.

اتصال کشویی چیست؟

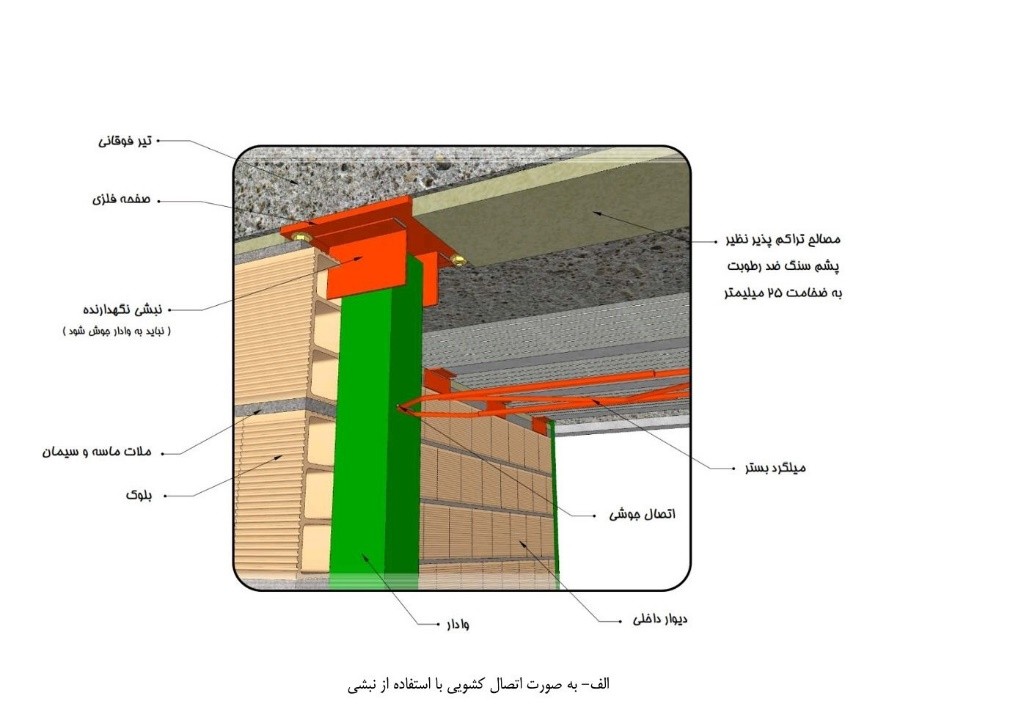

اتصال کشویی از متداول‌ترین  اتصال وال پست به اسکلت ساختمان است در این نوع اتصال، وال پست ضمن حفظ پایداری خود، امکان جابه‌جایی کنترل‌شده در راستای داخل صفحه دیوار را خواهد داشت. این ویژگی باعث می‌شود تغییرشکل‌های طبیعی سازه، مانند خیز تیر یا تغییرمکان‌های ناشی از زلزله، تنش مضاعفی به دیوار وارد نکند.

در اجرای اتصال کشویی، معمولاً انتهای پایینی وال پست به وسیله اتصال مفصلی به پلیت کف متصل می‌شود. در این بخش، وادار با استفاده از دو نبشی به پلیت جوش داده می‌شود تا علاوه بر مهار شدن، امکان دوران جزئی در داخل صفحه نیز داشته باشد.

در مقابل، در قسمت بالایی وال پست از اتصال کشویی استفاده می‌شود. در این روش، دو نبشی در دو طرف وادار روی پلیت فوقانی جوش می‌شوند، اما خود وادار به این نبشی‌ها جوش داده نمی‌شود. به همین دلیل، وادار می‌تواند در فضای بین دو نبشی به‌صورت کنترل‌شده حرکت کند، در حالی که در راستای عمود بر صفحه دیوار همچنان مهار شده باقی می‌ماند.

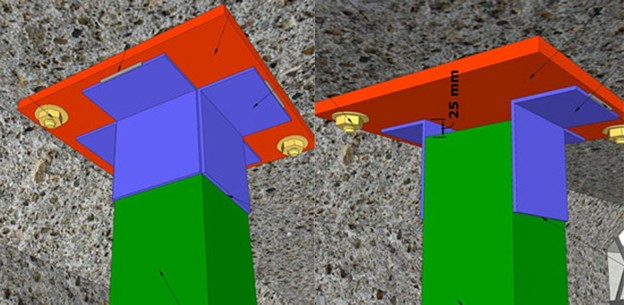

مطابق ضوابط پیوست ششم استاندارد ۲۸۰۰، لازم است بین انتهای فوقانی وال پست و زیر تیر یا سقف حدود ۲۵ میلی‌متر (۲.۵ سانتی‌متر) فاصله در نظر گرفته شود. این فاصله به وال پست اجازه می‌دهد در صورت خیز تیر یا تغییرشکل سازه، بدون ایجاد فشار اضافی بر دیوار، آزادانه حرکت کند و از بروز کمانش یا آسیب به دیوار جلوگیری شود.

نحوه عملکرد اتصال کشویی به چه صورت می باشد؟

عملکرد اتصال کشویی بر پایه ایجاد آزادی حرکت کنترل‌شده برای وال پست است. در واقع، این اتصال به گونه‌ای طراحی شده که وادار بتواند در راستای داخل صفحه دیوار، متناسب با تغییرشکل‌های سازه، جابه‌جا شود؛ اما هم‌زمان در راستای عمود بر صفحه دیوار مهار باقی بماند.

در زمان بهره‌برداری از ساختمان، عواملی مانند خیز تیرها، نشست‌های جزئی، تغییرات دمایی و به‌ویژه نیروهای ناشی از زلزله باعث ایجاد تغییرمکان در اعضای سازه می‌شوند. اگر وال پست به‌صورت صلب به تیر فوقانی متصل شده باشد، این تغییرمکان‌ها مستقیماً به دیوار منتقل شده و احتمال ایجاد ترک، جداشدگی یا حتی تخریب دیوار افزایش می‌یابد.

در اتصال کشویی، به دلیل اینکه قسمت فوقانی وال پست به نبشی‌های کناری جوش نمی‌شود، وادار می‌تواند در فضای ایجادشده بین نبشی‌ها به‌صورت محدود حرکت کند. این ویژگی موجب می‌شود تغییرشکل‌های سازه بدون ایجاد تنش اضافی به دیوار منتقل شوند و عملکرد لرزه‌ای دیوار بهبود یابد.

به بیان ساده، اتصال کشویی اجازه حرکت وال پست در راستای داخل صفحه دیوار را می‌دهد، اما از جابه‌جایی آن در راستای خارج از صفحه جلوگیری می‌کند. همین عملکرد دوگانه باعث می‌شود دیوار در برابر نیروهای جانبی پایدار باقی بماند و در عین حال، تغییرشکل‌های طبیعی سازه را نیز بدون آسیب جدی تحمل کند.

به همین دلیل، پیوست ششم استاندارد ۲۸۰۰ استفاده از اتصال کشویی را برای بسیاری از وادارهای میانی دیوار توصیه کرده است؛ زیرا این نوع اتصال ضمن حفظ پایداری دیوار، از ایجاد نیروهای ناخواسته بین دیوار و اسکلت ساختمان جلوگیری می‌کند.

اتصال تلسکوپی چیست؟

اتصال تلسکوپی یکی دیگر از روش‌های اتصال وال پست به اسکلت ساختمان است که در شرایط خاص و مطابق ضوابط اجرایی پیوست ششم استاندارد ۲۸۰۰ مورد استفاده قرار می‌گیرد. این نوع اتصال معمولاً زمانی به کار می‌رود که وال پست در انتهای یک دیوار یا در محل لبه آزاد دیوار اجرا شود و لازم باشد علاوه بر حفظ پایداری دیوار، امکان جابه‌جایی قائم وال پست نیز فراهم باشد.

برخلاف اتصال کشویی که آزادی حرکت در راستای داخل صفحه دیوار را فراهم می‌کند، در اتصال تلسکوپی وال پست در دو راستای افقی مهار می‌شود و تنها امکان حرکت در راستای قائم را خواهد داشت. این ویژگی باعث می‌شود در صورت خیز تیر، نشست‌های جزئی یا تغییرشکل‌های طبیعی سازه، وال پست بدون اعمال نیروی اضافی به دیوار، به صورت کنترل‌شده در امتداد قائم حرکت کند.

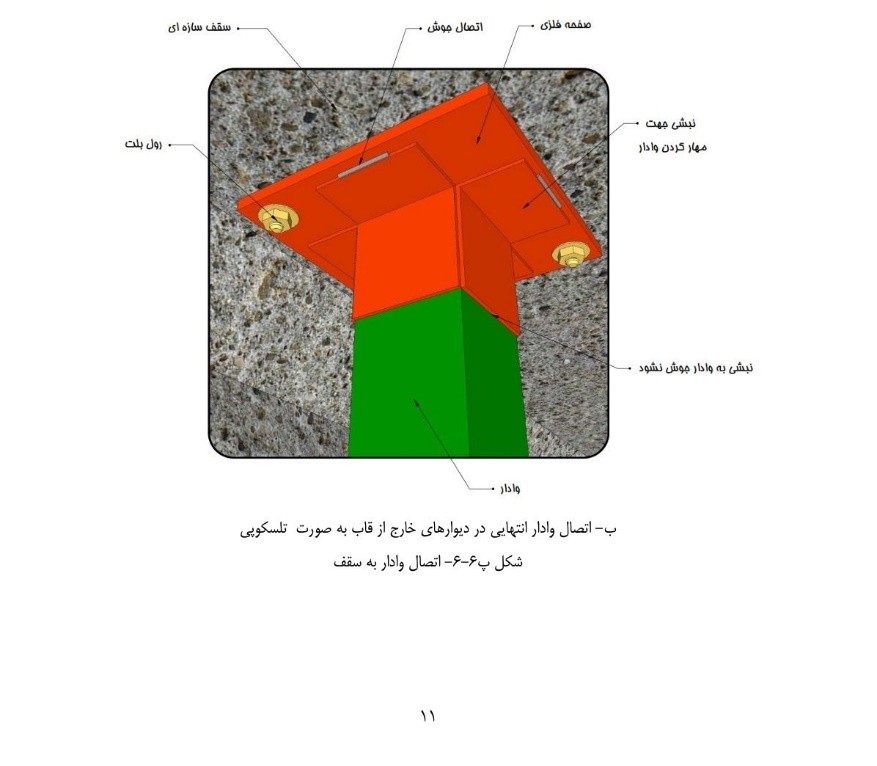

در اجرای اتصال تلسکوپی، در قسمت فوقانی و تحتانی وال پست، چهار نبشی در چهار طرف مقطع وادار روی پلیت‌ها جوش داده می‌شوند. نکته مهم این است که این نبشی‌ها تنها به پلیت متصل هستند و هیچ‌گونه اتصال جوشی بین نبشی‌ها و خود وال پست ایجاد نمی‌شود. به همین دلیل، وال پست داخل این قاب فلزی قرار گرفته و ضمن مهار شدن در راستاهای افقی، می‌تواند در راستای عمودی آزادانه حرکت کند.

این نوع اتصال علاوه بر جلوگیری از کمانش وال پست در اثر خیز تیر، موجب می‌شود دیوارهای دارای لبه آزاد از پایداری بیشتری برخوردار باشند و در زمان وقوع زلزله عملکرد مناسب‌تری از خود نشان دهند.

نحوه عملکرد اتصال تلسکوپی

اساس عملکرد اتصال تلسکوپی، کنترل حرکت وال پست به گونه‌ای است که ضمن حفظ پایداری دیوار، امکان جابه‌جایی قائم آن نیز فراهم باشد. در این نوع اتصال، وال پست در راستای داخل صفحه و خارج از صفحه دیوار توسط نبشی‌های اطراف مهار می‌شود، اما در راستای قائم (محور Z) آزادی حرکت دارد.

این ویژگی باعث می‌شود زمانی که تیر یا سقف بر اثر بارهای وارده، خیز، نشست‌های جزئی یا تغییرشکل‌های ناشی از زلزله دچار جابه‌جایی می‌شود، وال پست بتواند بدون ایجاد تنش اضافی در دیوار، در امتداد قائم حرکت کند. در نتیجه، نیروهای ناشی از تغییرشکل سازه مستقیماً به دیوار منتقل نشده و احتمال ایجاد ترک، شکست یا کمانش وال پست به میزان قابل توجهی کاهش می‌یابد.

در اتصال تلسکوپی، چهار نبشی که در اطراف وال پست نصب می‌شوند، نقش هدایت‌کننده را ایفا می‌کنند. این نبشی‌ها از جابه‌جایی وال پست در دو راستای افقی جلوگیری کرده و در عین حال، مانعی برای حرکت قائم آن ایجاد نمی‌کنند. به همین دلیل، وال پست در محل خود پایدار باقی می‌ماند، اما در صورت تغییرمکان تیر یا سقف، می‌تواند به‌صورت کنترل‌شده در امتداد ارتفاع حرکت کند.

به همین علت، اتصال تلسکوپی گزینه مناسبی برای وادارهایی است که در لبه آزاد دیوار اجرا می‌شوند. در این محل‌ها، وال پست باید علاوه بر مهار دیوار، امکان تطبیق با تغییرشکل‌های سازه را نیز داشته باشد تا از وارد شدن نیروهای اضافی به دیوار و کاهش عملکرد لرزه‌ای آن جلوگیری شود.

تفاوت اتصال کشویی و اتصال تلسکوپی در وال پست

اگرچه هر دو نوع اتصال با هدف بهبود عملکرد وال پست و افزایش ایمنی دیوارهای غیرسازه‌ای طراحی شده‌اند، اما نحوه عملکرد، میزان آزادی حرکت و محل استفاده آن‌ها با یکدیگر تفاوت دارد. انتخاب صحیح نوع اتصال باید بر اساس محل قرارگیری وال پست و الزامات پیوست ششم استاندارد ۲۸۰۰ انجام شود.

یک جمع‌بندی ساده می‌توان گفت، اتصال کشویی برای وال پست‌هایی مناسب است که در میانه دیوار قرار دارند و لازم است در راستای داخل صفحه دیوار آزادی حرکت داشته باشند. در مقابل، اتصال تلسکوپی برای وال پست‌های انتهایی و دیوارهای دارای لبه آزاد به کار می‌رود؛ جایی که علاوه بر حفظ پایداری دیوار، باید امکان حرکت قائم وال پست نیز فراهم باشد.

به همین دلیل، این دو اتصال جایگزین یکدیگر نیستند و هر کدام برای شرایط مشخصی در آیین‌نامه پیش‌بینی شده‌اند. استفاده از اتصال نامناسب می‌تواند عملکرد صحیح وال پست را مختل کرده و در زمان وقوع زلزله، احتمال آسیب‌دیدگی دیوارهای غیرسازه‌ای را افزایش دهد.

اشتباهات رایج در اجرای اتصال کشویی و اتصال تلسکوپی

اجرای صحیح وال پست تنها به انتخاب نوع اتصال محدود نمی‌شود؛ بلکه رعایت جزئیات اجرایی نیز نقش تعیین‌کننده‌ای در عملکرد این سیستم دارد. در بسیاری از پروژه‌ها، به دلیل بی‌توجهی به همین جزئیات، اتصال کشویی یا تلسکوپی عملاً عملکرد مورد انتظار خود را از دست می‌دهد. در ادامه به برخی از متداول‌ترین اشتباهات اجرایی اشاره می‌کنیم.

۱. جوش دادن وال پست به نبشی‌ها در محل اتصال

یکی از رایج‌ترین خطاها، جوش دادن وادار به نبشی‌های اتصال است. در هر دو نوع اتصال کشویی و تلسکوپی، وال پست باید امکان حرکت کنترل‌شده را داشته باشد. اگر وادار به نبشی‌ها جوش داده شود، این آزادی حرکت از بین رفته و اتصال به یک اتصال صلب تبدیل می‌شود. در چنین شرایطی، تغییرشکل‌های سازه مستقیماً به دیوار منتقل شده و احتمال ایجاد ترک یا آسیب‌دیدگی دیوار افزایش می‌یابد.

۲. رعایت نکردن فاصله مناسب بین وال پست و تیر فوقانی

بر اساس الزامات پیوست ششم استاندارد ۲۸۰۰، باید فاصله مناسبی بین انتهای فوقانی وال پست و زیر تیر یا سقف در نظر گرفته شود. حذف این فاصله یا اجرای نامناسب آن باعث می‌شود در اثر خیز تیر یا جابه‌جایی سازه، وال پست تحت فشار قرار گرفته و امکان کمانش یا انتقال نیرو به دیوار افزایش یابد.

۳. انتخاب نادرست نوع اتصال

گاهی مشاهده می‌شود که برای تمام وال پست‌های یک پروژه، بدون توجه به محل قرارگیری آن‌ها، از یک نوع اتصال استفاده می‌شود. در حالی که اتصال کشویی و اتصال تلسکوپی هر کدام برای شرایط مشخصی طراحی شده‌اند و استفاده نادرست از آن‌ها می‌تواند عملکرد لرزه‌ای دیوار را کاهش دهد.

۴. محدود کردن مسیر حرکت وال پست

در برخی پروژه‌ها، فاصله بین نبشی‌ها به اندازه‌ای کم در نظر گرفته می‌شود که وال پست عملاً امکان حرکت نداشته باشد. همچنین باقی ماندن پلیسه‌های جوش، اعوجاج نبشی‌ها یا اجرای غیردقیق قطعات می‌تواند باعث گیر کردن وال پست و از بین رفتن عملکرد اتصال شود. بنابراین، پس از نصب، باید از آزاد بودن مسیر حرکت وادار اطمینان حاصل شود.

۵. بی‌توجهی به کیفیت اجرای اتصالات

حتی اگر نوع اتصال به درستی انتخاب شود، اجرای غیراصولی پلیت‌ها، جوشکاری نامناسب، استفاده از نبشی‌های خارج از مشخصات فنی یا نصب نادرست انکرها می‌تواند عملکرد کل سیستم را تحت تأثیر قرار دهد. به همین دلیل، کنترل کیفیت اجرای اتصالات باید در تمام مراحل نصب مورد توجه قرار گیرد.

در نهایت، باید توجه داشت که هدف از اجرای اتصال کشویی و تلسکوپی، ایجاد تعادل بین مهار مناسب دیوار و تأمین آزادی حرکت مورد نیاز وال پست است. هر اقدامی که این تعادل را بر هم بزند، می‌تواند عملکرد مورد انتظار سیستم را کاهش داده و ایمنی دیوارهای غیرسازه‌ای را در برابر زلزله تحت تأثیر قرار دهد.
